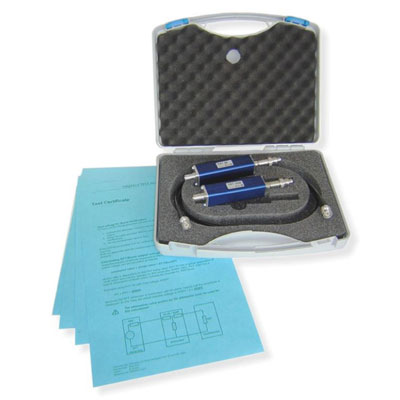

Haefely EFT / Burst Verification Set

I generatori EFT / Burst sono verificati secondo la Edizione 3 della norma
IEC / EN 61000-4-4.

Le misurazioni dei singoli parametri di impulso vengono eseguite utilizzando
una terminazione per abbinare l'impedenza di uscita del generatore EFT / Burst
(50Ohm) e un partitore di tensione per ridurre il livello di impulso in modo
che possa essere visualizzato su oscilloscopi commerciali.

L'attenuatore da 50 Ohm, PAT 50 deve corrispondere ai requisiti della nuova
edizione 3. Per visualizzare correttamente l'impulso EFT è necessario
un oscilloscopio con larghezza di banda minima di 400 MHz.

La serie di attenuatori PAT è stata sviluppata in risposta all'emendamento
2 della IEC 61000-4-4 del 2001 che estende i requisiti di verifica per includere
anche la misurazione degli impulsi utilizzando un Carico di 1 kOhm. Il PAT 1000
soddisfa i requisiti dell'emendamento 2 e dell'edizione 2 di 1000Ohm in parallelo
con 6pF.
