- Combination wave 1,2/50us – 8/20us impulse
- Low capacitive load on the EUT lines
- Manual coupling path selection
- Serial resistors included
- Signal Bandwidth up to &
- gt 10MHz
- Up to 2 pairs / 4 wires can be tested
- Safe and Easy – All the sockets are safety banana plugs to ensure maximum safety to the user. The selected coupling path can be seen at a glimpse.
- Sturdy and Reliable – Careful component selection ensures that the PCD 121 will continue to operate under the most strenuous testing regimen.

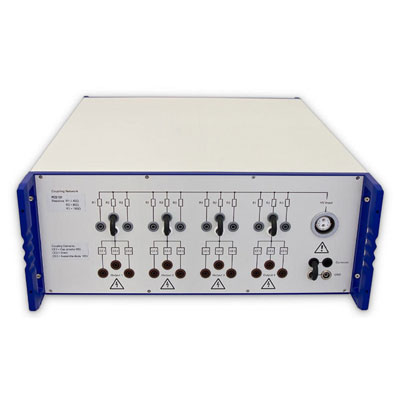

Haefely PCD 121 Coupling Network
Coupling Network for Symmetrical Data and Control Lines
Il Modello PCD 121 Coupling Network viene utilizzato per l’accoppiamento di impulsi di onde combinate 1,2 / 50us – 8 / 20us fino a picco di 6,6 kV su dati simmetrici non schermati e linee di segnale secondo gli standard IEC / EN.
È possibile testare contemporaneamente fino a 2 coppie / 4 fili.
Per ottenere la massima flessibilità, solo gli elementi di accoppiamento sono inclusi nel PCD 121. I circuiti di disaccoppiamento, che dipendono dall’EUT da testare, possono essere posizionati separatamente nella configurazione di test.
Gli elementi di accoppiamento di default sono gli scaricatori di gas e i diodi a valanga ripartiti. Gli elementi di accoppiamento possono essere selezionati facilmente. L’uscita ad accoppiamento diretto consente al cliente di utilizzare i propri elementi di accoppiamento.
