Narda RAD-IS – Sistema di immunità radiata 9 kHz – 3 GHz, 1500 V/m, IEC/EN 61000-4-3

Il software della nuova “Suite di Immunità PMM” (PIMS), accuratamente progettato in termini di funzioni e di approccio user friendly, è in grado di gestire l’intera gamma di strumenti PMM sia durante i processi di test che di taratura, di introdurre la possibilità di monitorare le diverse tracce di generatori, misuratori di potenza e sensori di campo.

Il software è facile da usare e fornisce una configurazione molto ergonomica che guida l’operatore attraverso le varie fasi, dalla definizione e la selezione dei componenti HW da utilizzare alle impostazioni dei parametri richiesti e, infine, di iniziare la prova tramite “un solo bottone”.

L’interfaccia del programma è stata progettata per una panoramica completa di ogni test in esecuzione, l’operatore può facilmente controllare tutti i dettagli con una rapida occhiata.

Uno schema grafico del set-up di test ricorda chiaramente se i collegamenti fisici tra i componenti sono adeguati per le prove o le tarature da eseguire.

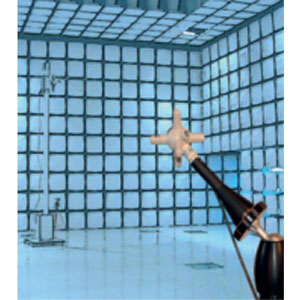

In caso di prove di immunità irradiata secondo la norma IEC / EN 61000-4-3 in camera anecoica o in cella TEM / GTEM, la “Suite di Immunità PMM” (PIMS) permette anche la taratura del campo irradiato fino a 16 punti nella griglia di affidabilità dell’uniformità di campo, e fornendo la funzione “Amplifier Saturation Check”, routine per la verifica del corretto abbinamento amplificatore/antenna all’80% di modulazione AM.
