- Emissions and immunity testing in a single, shielded environment
- Meets basic standard: IEC/EN 61000-4-20
- Meets standards for emissions testing: CISPR 14-1, IEC 61000-6-3 and IEC 61000-6-4 for EUTs without connected cables
- Meets standards for immunity testing: EN 60118-13
- Ideal for design qualification and pre-certification
- Max. septum height: 1500 mm
- Septum height at marker position: 1299 mm
- Dimension (LxWxH): 6.95 x 3.58 x 2.55 m (H in relation to the selected support)
- Weight: approx. 1470 kg
- Height H1 of cell corpus: 2.41 m
Celle GTEM - Celle TEM, GTEM, Strip Lines, Camere Anecoiche
Richiedi Informazioni

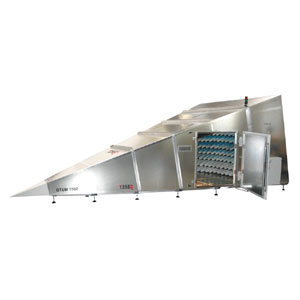

Teseq 1500 Cella GTEM per Test di Emissioni ed Immunità
GTEM Cell for Emissions and Immunity Testing
Una cella GTEM (Gigahertz Transverse Electro Magnetic) è un sito di test per eseguire in modo efficiente l’immunità irradiata e il test delle emissioni in un unico ambiente controllabile e schermato. Rispetto ad altri siti di test, il test GTEM è più veloce con alta precisione ed eccellente riproducibilità.
In linea di principio, la cella GTEM è una linea coassiale che si espande piramidalmente e ha un’impedenza di 50 Ω. Alla sua estremità, la linea viene terminata da una combinazione di resistenze di terminazione e assorbitori RF progettati e costruiti per adattarsi alla suddetta impedenza.
Il GTEM 1500 ha un’altezza massima del setto di 1500 mm ed è adatto per test di emissioni e immunità.
