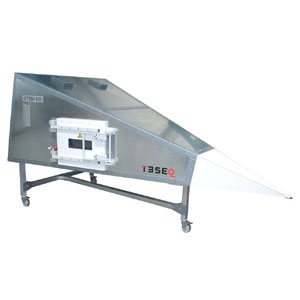

Teseq 500 Cella GTEM per Test di Emissioni ed Immunità
,

Teseq 500 Cella GTEM per Test di Emissioni ed Immunità

Una cella GTEM (Gigahertz Transverse Electro Magnetic) è un sito di test per eseguire in modo efficiente l’immunità irradiata e il test delle emissioni in un unico ambiente controllabile e schermato. Rispetto ad altri siti di test, il test GTEM è più veloce con alta precisione ed eccellente riproducibilità.

In linea di principio, la cella GTEM è una linea coassiale che si espande piramidalmente e ha un’impedenza di 50 O. Alla sua estremità, la linea viene terminata da una combinazione di resistenze di terminazione e assorbitori RF progettati e costruiti per adattarsi alla suddetta impedenza.

Il GTEM 500 ha un’altezza massima del setto di 500 mm ed è adatto per test di emissioni e immunità.

Teseq 500 Cella GTEM per Test di Emissioni ed Immunità
Teseq 500 Cella GTEM English Datasheet
Categories: , Tags: ,
Richiedi Informazioni
  • Emissions and immunity testing in a single, shielded environment
  • Meets basic standard: IEC/EN 61000-4-20
  • Meets standards for emissions testing: CISPR 14-1, IEC 61000-6-3 and IEC 61000-6-4 for EUTs without connected cables
  • Meets standards for immunity testing: EN 60118-13
  • Ideal for design qualification and pre-certification
  • Max. septum height: 500 mm
  • Septum height at marker position: 433 mm
  • Dimension (LxWxH): 2.95 x 1.48 x 1.61 m
  • Weight: approx. 242 kg
  • Height H1 of cell corpus: 1.04 m
