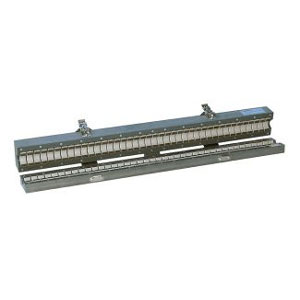

Teseq CMAD 20 Absorbing Clamp, 20 mm 1MHz / 1GHz

Le misurazioni delle emissioni riproducibili richiedono una terminazione di linea definita per l’intervallo di frequenza in cui le linee collegate forniscono un’influenza significativa sulle emissioni. Il parametro chiave è l’impedenza asimmetrica (impedenza di modo comune) che può essere vista come impedenza di modo comune alla terra di riferimento.

Il CMAD (Common Mode Absorption Device) è specificato nel CISPR 16-1-4 e il suo uso è definito nel CISPR 16-2-3 e CISPR 11 edizione 6.0. Migliora la terminazione di linea asimmetrica nell’intervallo di frequenza da 30 MHz a 200 MHz e migliora la riproducibilità della misurazione. Il CMAD deve essere tagliato sulle linee che escono dall’area di test. Non utilizzare più di tre CMAD per una configurazione.

Il CMAD 20B sostituisce il CMAD 20A e il Lüthi FTC 40X15E. Offre dimensioni più piccole come CMAD 20A e supporti singoli per le metà del nucleo in ferrite a differenza di Lüthi FTC 40X15E.
