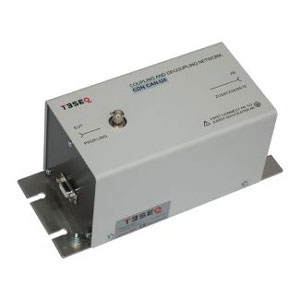

Teseq CDN CAN-U4 Coupling / Decoupling Network

Per le applicazioni CAN, Teseq offre due diverse reti di accoppiamento / disaccoppiamento per i test di immunità secondo l’IEC / EN 61000-4-6.

Il CDN CAN-U4 e CDN CAN-U5 sono progettati appositamente per cavi non schermati; sono progettati in modo che i segnali simmetrici possano passare il CDN fino ad una larghezza di banda di trasmissione di 30 MHz (seno) e allo stesso tempo un disaccoppiamento elevato da disturbi asimmetrici.

Entrambe le reti sono fornite con prese D-Sub-9.

CAN-L (pin 2) e CAN-H (pin 7) è la coppia di dati simmetrici del cavo CAN.

Il CDN CAN-U4 collega 4 linee e il CDN CAN-U5 ha una linea di terra aggiuntiva.
