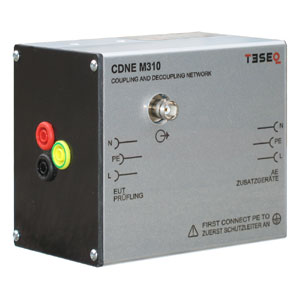

Teseq CDNE M310 Coupling / Decoupling Network for Emission Measurement

La più recente edizione 3.0 del CISPR 16-2-1 specifica un nuovo metodo di prova
che consente l’uso di una rete di accoppiamento / disaccoppiamento per la misurazione
delle emissioni (CDNE) per misurare le tensioni di disturbo nell’intervallo
di frequenza da 30 a 300 MHz.

Questo metodo consente agli EUT di essere collegati direttamente al CDNE, permettendo
ad una singola misura di emissione condotta di sostituire una lunga prova di
emissione irradiata. Gli standard di prodotto possono utilizzare questa alternativa
veloce, conveniente ed economica.

Il CISPR 15 offre un metodo indipendente per la misurazione delle caratteristiche
di disturbo radio delle apparecchiature di illuminazione elettrica. Questo metodo
specifica l’uso di una rete di accoppiamento / disaccoppiamento (CDN) come definito
nella IEC 61000-4-6 con un intervallo di frequenza esteso da 30 a 300 MHz. L’utilizzo
di un CDNE come descritto nel CISPR 16-1-2 invece di CDN offre una migliore
riproducibilità della misurazione a causa dei requisiti dello standard per limiti
più restrittivi di impedenza asimmetrica, angolo di fase, impedenza simmetrica
e attenuazione interna.

I CDNE Teseq sono conformi alle versioni attuali del CSIPR 16-1-2, delCISPR
16-2-1 e del CISPR 15 del metodo CDN.
