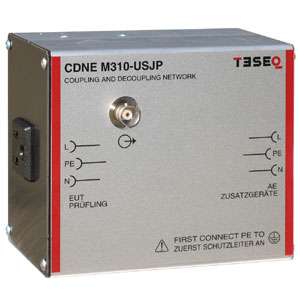

Teseq CDNE M310-USJP Coupling / Decoupling Network for Emission Measurement

La più recente edizione 3.0 del CISPR 16-2-1 specifica un nuovo metodo di prova che consente l’uso di una rete di accoppiamento / disaccoppiamento per la misurazione delle emissioni (CDNE) per misurare le tensioni di disturbo nell’intervallo di frequenza da 30 a 300 MHz.

Questo metodo consente agli EUT di essere collegati direttamente al CDNE, permettendo ad una singola misura di emissione condotta di sostituire una lunga prova di emissione irradiata. Gli standard di prodotto possono utilizzare questa alternativa veloce, conveniente ed economica.

Il CISPR 15 offre un metodo indipendente per la misurazione delle caratteristiche di disturbo radio delle apparecchiature di illuminazione elettrica. Questo metodo specifica l’uso di una rete di accoppiamento / disaccoppiamento (CDN) come definito nella IEC 61000-4-6 con un intervallo di frequenza esteso da 30 a 300 MHz. L’utilizzo di un CDNE come descritto nel CISPR 16-1-2 invece di CDN offre una migliore riproducibilità della misurazione a causa dei requisiti dello standard per limiti più restrittivi di impedenza asimmetrica, angolo di fase, impedenza simmetrica e attenuazione interna.

I CDNE Teseq sono conformi alle versioni attuali del CSIPR 16-1-2, delCISPR 16-2-1 e del CISPR 15 del metodo CDN.
