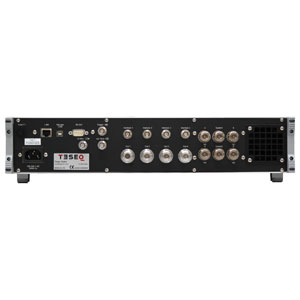

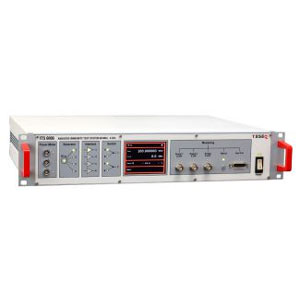

Teseq ITS 6006B – Sistema di Test di Immunità Radiata, 80MHz-6GHz


L’ITS 6006 di Teseq è costituito da un generatore di segnale RF integrato, un commutatore RF e interfacce per il monitoraggio EUT. L’unità è progettata per varie applicazioni EMC radiate nell’intervallo di frequenza da 80 MHz a 6 GHz.

Oltre al generatore, il sistema include i modulatori AM e PM necessari per il test EMC. Questa seconda generazione, denominata ITS 6006B, include 3 modulatori di impulsi liberamente configurabili (da 1 μs a 200 s) per profili di impulsi radar come richiesto, ad es. da Ford FMC1278 o VW TL81000.

Il segnale RF può essere commutato su una delle quattro uscite, dove è possibile collegare direttamente fino a quattro amplificatori di potenza. Sono forniti due interruttori RF per combinare quattro amplificatori in due percorsi d’antenna.

Le uscite di interblocco ITS 6006 garantiscono l’attivazione dell’amplificatore di potenza solo per il percorso del segnale selezionato. Il display a colori da 3,5 ” mostra i parametri del generatore. I LED indicano lo stato di ulteriori funzioni.


TESEQ ITS 6006B - Sistema di Test di Immunità Radiata
TESEQ ITS 6006B - Sistema di Test di Immunità Radiata Datasheet
Richiedi Informazioni
  • Integrated signal generator 80 MHz to 6 GHz
  • Integrated RF switch network
  • Integrated 3 freely configurable pulse modulators (1 μs to 200 s) for radar pulse profiles
  • Multiple EUT monitoring options
  • 3.5“ TFT color display
  • Safety interlock function
  • Remote control via USB, RS232 or LAN
  • Resolution: 1 Hz
  • Reference frequency: 10 MHz
  • Max. adjustment deviation: ±50 Hz
  • Aging: 5 ppm
  • Level range: -60 dBm to +10 dBm (-60 dBm to +8 dBm at f>3 GHz & ?>30°C)
  • Resolution: 0.1 dB
  • Accuracy: <1 dB, typ. <0.5 dB (+15 to +25°C)
