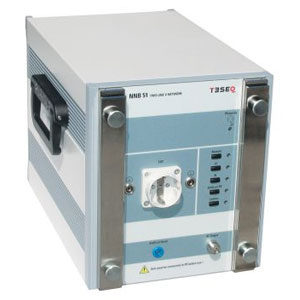

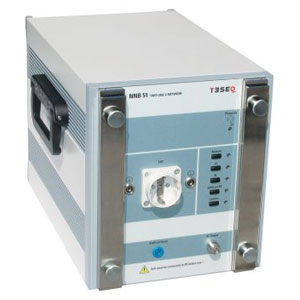

Teseq NNB 51 Dual-Line-V-Line Impedance Stabilisation Network

Line Impedance Stabilization Network Dual-Line-V-LISN

La rete di stabilizzazione dell'impedenza di linea (LISN) come l'NNB 51 viene utilizzata per misurare i segnali di distorsione sul cavo di alimentazione di un'apparecchiatura elettrica sottoposta a test (EUT). I segnali di distorsione sono generalmente generati o rilevati all'interno dell'EUT e il cavo di alimentazione funge da antenna. Le normative europee e internazionali EMC definiscono i livelli massimi consentiti del segnale e le bande di frequenza per tali segnali di distorsione.

Il segnale di distorsione da misurare è disponibile su un connettore N coassiale montato sul pannello anteriore dell'NNB 51. Per la misurazione effettiva dei segnali di distorsione può essere utilizzato un ricevitore di misura. La rete fa parte di una complessa configurazione di test EMC che è stata anche standardizzata in CISPR 16-2-1 (EN 55016-2-1).
