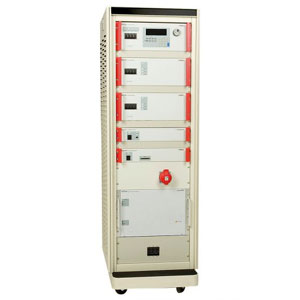

Teseq ProfLine 2115 Sistema Misurazione Harmonic e Flicker

Sistema Trifase 15 kVA di Misurazione Harmonic e Flicker

Il sistema ProfLine 2115 di Teseq è un sistema trifase accurato e flessibile, progettato per misurare armoniche e sfarfalli in conformità con la IEC 61000-3-2 e la IEC 61000-3-3. Il sistema viene fornito completo di una fonte di alimentazione da 5 kVA stabile, precisa e programmabile. Il sistema ProfLine 2115è quindi pronto per misurare e registrare qualsiasi armonica e sfarfallio creata dall’EUT.

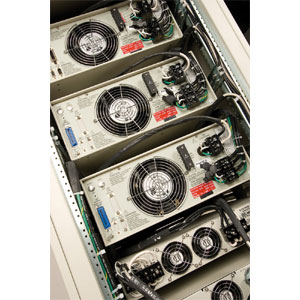

Una vasta gamma di sistemi di sorgente CA di potenza superiore è disponibile in Teseq, consulta le schede tecniche del ProfLine 2105, 2115, 2130 e 2145 per sistemi adatti a potenza maggiore o per funzionamento monofase. Il sistema viene consegnato in un apposito rack da 19 “, completamente integrato e pronto all'uso con il PC in dotazione con software e file di calibrazione preinstallati.

Le misurazioni vengono effettuate utilizzando precisione, senza carico, trasformatori di corrente ad effetto hall attivi collegati tramite un cavo dedicato a una scheda di acquisizione dati (DAQ) multicanale veloce installata all'interno di un PC.

Per misurare simultaneamente sia la corrente che la tensione, vengono utilizzati un canale di misurazione della tensione e tre di corrente. I calcoli vengono effettuati utilizzando il software Teseq dedicato (WIN 2100) per determinare le armoniche (classi A-D), inter-armoniche, flicker, dc, dt, dmax, Pst, Plt, corrente di spunto e 24 x dmax.
